IO_FILE结构体认识和利用

IO_FILE结构体和IO函数认识

引言

在学习完setcontext打ORW之后，突然有点顿悟的感觉，关于结构体的相关利用也不那么畏惧了。今天就趁热打铁学习一下一个大专题IO_FILE

IO_FILE结构体认识

首先来看一下源码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
//相关定义在libcio\libio.h
struct _IO_FILE {
  int _flags;		/* High-order word is _IO_MAGIC; rest is flags. */
#define _IO_file_flags _flags

  /* The following pointers correspond to the C++ streambuf protocol. */
  /* Note:  Tk uses the _IO_read_ptr and _IO_read_end fields directly. */
  char* _IO_read_ptr;	/* Current read pointer */
  char* _IO_read_end;	/* End of get area. */
  char* _IO_read_base;	/* Start of putback+get area. */
  char* _IO_write_base;	/* Start of put area. */
  char* _IO_write_ptr;	/* Current put pointer. */
  char* _IO_write_end;	/* End of put area. */
  char* _IO_buf_base;	/* Start of reserve area. */
  char* _IO_buf_end;	/* End of reserve area. */
  /* The following fields are used to support backing up and undo. */
  char *_IO_save_base; /* Pointer to start of non-current get area. */
  char *_IO_backup_base;  /* Pointer to first valid character of backup area */
  char *_IO_save_end; /* Pointer to end of non-current get area. */

  struct _IO_marker *_markers;

  struct _IO_FILE *_chain;

  int _fileno;
#if 0
  int _blksize;
#else
  int _flags2;
#endif
  _IO_off_t _old_offset; /* This used to be _offset but it's too small.  */

#define __HAVE_COLUMN /* temporary */
  /* 1+column number of pbase(); 0 is unknown. */
  unsigned short _cur_column;
  signed char _vtable_offset;
  char _shortbuf[1];

  /*  char* _save_gptr;  char* _save_egptr; */

  _IO_lock_t *_lock;
#ifdef _IO_USE_OLD_IO_FILE
};

进程中的 FILE 结构会通过_chain 域彼此连接形成一个链表，链表头部用全局变量_IO_list_all 表示，通过这个值我们可以遍历所有的 FILE 结构。

但是事实上_IO_FILE 结构外包裹着另一种结构_IO_FILE_plus，其中包含了一个重要的指针 vtable 指向了一系列函数指针。

1
2
3
4
5
6
7
//相关定义在libio\libioP.h
struct _IO_FILE_plus
{
  _IO_FILE file;
  const struct _IO_jump_t *vtable;
};

而vtable 是 IO_jump_t 类型的指针，IO_jump_t 中保存了一些函数指针，在后面我们会看到在一系列标准 IO 函数中会调用这些函数指针

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
struct _IO_jump_t
{
    JUMP_FIELD(size_t, __dummy);
    JUMP_FIELD(size_t, __dummy2);
    JUMP_FIELD(_IO_finish_t, __finish);
    JUMP_FIELD(_IO_overflow_t, __overflow);
    JUMP_FIELD(_IO_underflow_t, __underflow);
    JUMP_FIELD(_IO_underflow_t, __uflow);
    JUMP_FIELD(_IO_pbackfail_t, __pbackfail);
    /* showmany */
    JUMP_FIELD(_IO_xsputn_t, __xsputn);
    JUMP_FIELD(_IO_xsgetn_t, __xsgetn);
    JUMP_FIELD(_IO_seekoff_t, __seekoff);
    JUMP_FIELD(_IO_seekpos_t, __seekpos);
    JUMP_FIELD(_IO_setbuf_t, __setbuf);
    JUMP_FIELD(_IO_sync_t, __sync);
    JUMP_FIELD(_IO_doallocate_t, __doallocate);
    JUMP_FIELD(_IO_read_t, __read);
    JUMP_FIELD(_IO_write_t, __write);
    JUMP_FIELD(_IO_seek_t, __seek);
    JUMP_FIELD(_IO_close_t, __close);
    JUMP_FIELD(_IO_stat_t, __stat);
    JUMP_FIELD(_IO_showmanyc_t, __showmanyc);
    JUMP_FIELD(_IO_imbue_t, __imbue);
#if 0
    get_column;
    set_column;
#endif
};

在标准 I/O 库中，每个程序启动时有三个文件流是自动打开的：stdin、stdout、stderr。因此在初始状态下，_IO_list_all 指向了一个有这些文件流构成的链表，但是需要注意的是这三个文件流位于 libc.so 的数据段。而我们使用 fopen 创建的文件流是分配在堆内存上的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
struct _IO_FILE_plus;

extern struct _IO_FILE_plus _IO_2_1_stdin_;
extern struct _IO_FILE_plus _IO_2_1_stdout_;
extern struct _IO_FILE_plus _IO_2_1_stderr_;
#ifndef _LIBC
#define _IO_stdin ((_IO_FILE*)(&_IO_2_1_stdin_))
#define _IO_stdout ((_IO_FILE*)(&_IO_2_1_stdout_))
#define _IO_stderr ((_IO_FILE*)(&_IO_2_1_stderr_))
#else
extern _IO_FILE *_IO_stdin attribute_hidden;
extern _IO_FILE *_IO_stdout attribute_hidden;
extern _IO_FILE *_IO_stderr attribute_hidden;
#endif

struct _IO_FILE_plus:

  • 定义了一个结构体，但此处是前向声明，具体实现不在当前代码中。
  • _IO_FILE_plus 是 glibc 中扩展 struct _IO_FILE 的结构体，用于管理标准 I/O 流。

_IO_2_1_stdin_、_IO_2_1_stdout_、_IO_2_1_stderr_:

  • 它们是 struct _IO_FILE_plus 类型的全局变量，分别代表标准输入（stdin）、标准输出（stdout）和标准错误（stderr）。

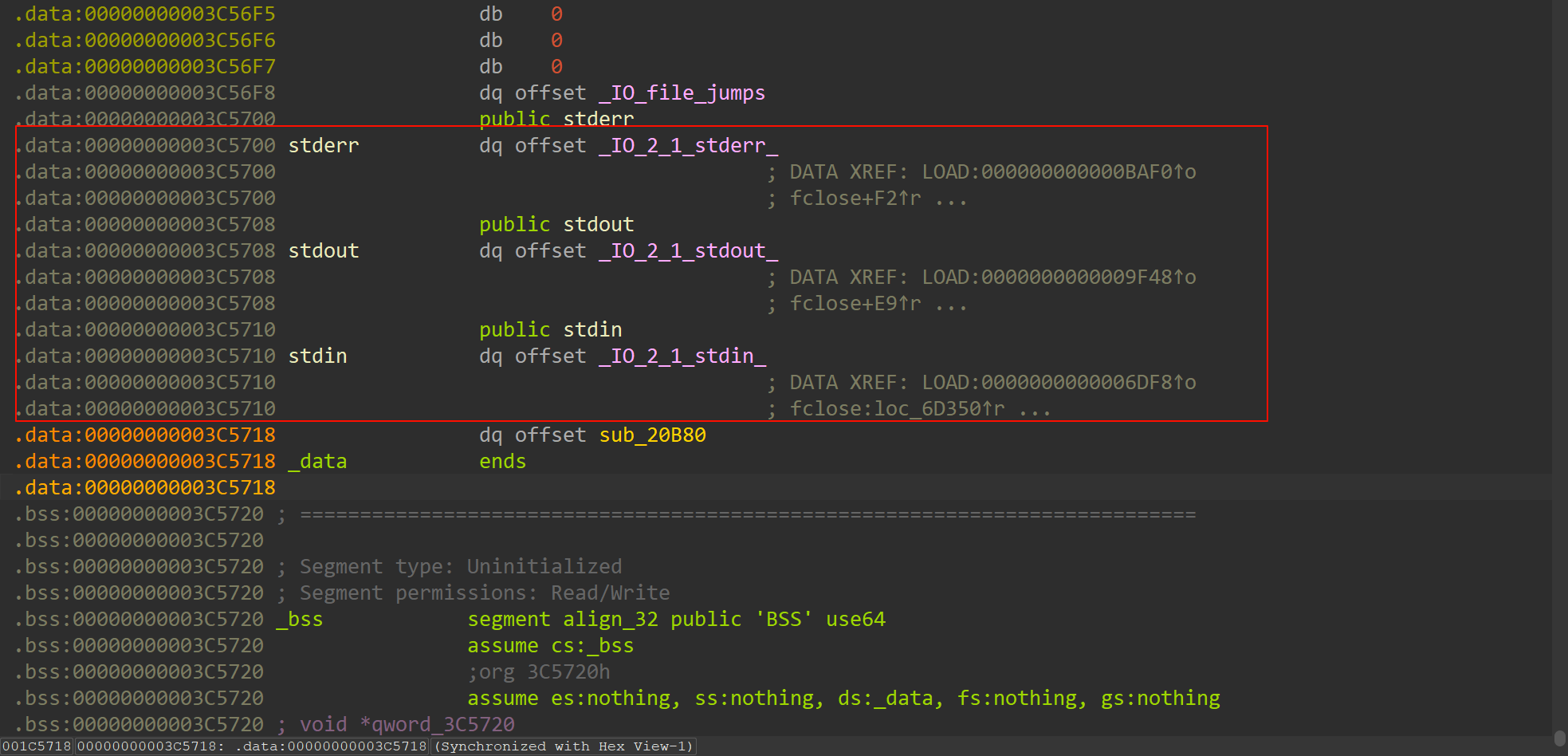

我们可以在 libc.so 中找到 stdin\stdout\stderr 等符号，这些符号是指向 FILE 结构的指针，真正结构的符号是

image-20241207144449627

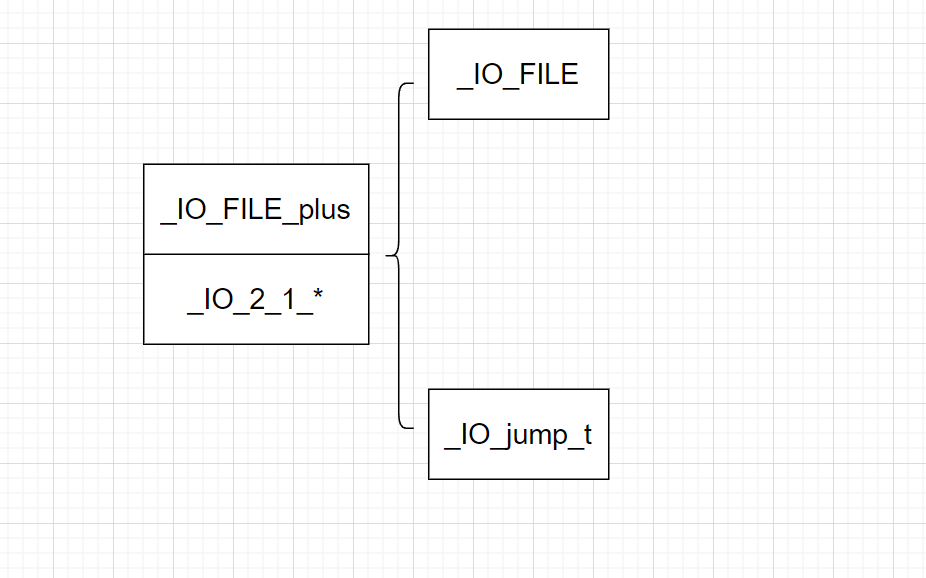

总结：_IO_2_1_stdin_、_IO_2_1_stdout_、_IO_2_1_stderr_都为__IO_FILE_plus结构体，_IO_FILE_plus包含_IO_FILE和_IO_jump_t

image-20241207150725087

IO函数介绍

fread

fread 是标准 IO 库函数，作用是从文件流中读数据，函数原型如下

1
size_t fread ( void *buffer, size_t size, size_t count, FILE *stream) ;
  • buffer 存放读取数据的缓冲区。
  • size：指定每个记录的长度。
  • count： 指定记录的个数。
  • stream：目标文件流。
  • 返回值：返回读取到数据缓冲区中的记录个数

fread 的代码位于 / libio/iofread.c 中，函数名为_IO_fread，但真正的功能实现在子函数_IO_sgetn 中。

1
2
3
4
5
6
7
8
9
10
11
_IO_size_t
_IO_fread (buf, size, count, fp)
     void *buf;
     _IO_size_t size;
     _IO_size_t count;
     _IO_FILE *fp;
{
  ...
  bytes_read = _IO_sgetn (fp, (char *) buf, bytes_requested);
  ...
}

在_IO_sgetn 函数中会调用_IO_XSGETN，而_IO_XSGETN 是_IO_FILE_plus.vtable 中的函数指针，在调用这个函数时会首先取出 vtable 中的指针然后再进行调用。

1
2
3
4
5
6
7
8
_IO_size_t
_IO_sgetn (fp, data, n)
     _IO_FILE *fp;
     void *data;
     _IO_size_t n;
{
  return _IO_XSGETN (fp, data, n);
}

在默认情况下函数指针是指向_IO_file_xsgetn 函数的，

1
2
3
4
5
6
7
8
if (fp->_IO_buf_base
        && want < (size_t) (fp->_IO_buf_end - fp->_IO_buf_base))
      {
        if (__underflow (fp) == EOF)
      break;

        continue;
      }

fwrite

fwrite 同样是标准 IO 库函数，作用是向文件流写入数据，函数原型如下

1
size_t fwrite(const void* buffer, size_t size, size_t count, FILE* stream);
  • buffer: 是一个指针，对 fwrite 来说，是要写入数据的地址;
  • size: 要写入内容的单字节数;
  • count: 要进行写入 size 字节的数据项的个数;
  • stream: 目标文件指针;
  • 返回值：实际写入的数据项个数 count。

fwrite 的代码位于 / libio/iofwrite.c 中，函数名为_IO_fwrite。 在_IO_fwrite 中主要是调用_IO_XSPUTN 来实现写入的功能。

根据前面对_IO_FILE_plus 的介绍，可知_IO_XSPUTN 位于_IO_FILE_plus 的 vtable 中，调用这个函数需要首先取出 vtable 中的指针，再跳过去进行调用。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
_IO_fwrite (const void *buf, _IO_size_t size, _IO_size_t count, _IO_FILE *fp)
{
  _IO_size_t request = size * count;
  _IO_size_t written = 0;
  CHECK_FILE (fp, 0);
  if (request == 0)
    return 0;
  _IO_acquire_lock (fp);
  if (_IO_vtable_offset (fp) != 0 || _IO_fwide (fp, -1) == -1)
    written = _IO_sputn (fp, (const char *) buf, request);
  _IO_release_lock (fp);
  /* We have written all of the input in case the return value indicates
     this or EOF is returned.  The latter is a special case where we
     simply did not manage to flush the buffer.  But the data is in the
     buffer and therefore written as far as fwrite is concerned.  */
  if (written == request || written == EOF)
    return count;
  else
    return written / size;
}

在_IO_XSPUTN 对应的默认函数_IO_new_file_xsputn 中会调用同样位于 vtable 中的_IO_OVERFLOW

1
2
/* Next flush the (full) buffer. */
     if (_IO_OVERFLOW (f, EOF) == EOF)

_IO_OVERFLOW 默认对应的函数是_IO_new_file_overflow

1
2
3
4
5
6
if (ch == EOF)
    return _IO_do_write (f, f->_IO_write_base,
             f->_IO_write_ptr - f->_IO_write_base);
  if (f->_IO_write_ptr == f->_IO_buf_end ) /* Buffer is really full */
    if (_IO_do_flush (f) == EOF)
      return EOF;

在_IO_new_file_overflow 内部最终会调用系统接口 write 函数

fopen

函数原型如下

1
FILE *fopen(char *filename, *type);
  • filename: 目标文件的路径
  • type: 打开方式的类型
  • 返回值: 返回一个文件指针

fopen 在标准 IO 库中用于打开文件，源码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
_IO_FILE *
__fopen_maybe_mmap (_IO_FILE *fp)
{
#ifdef _G_HAVE_MMAP
  if ((fp->_flags2 & _IO_FLAGS2_MMAP) && (fp->_flags & _IO_NO_WRITES))
    {
      /* Since this is read-only, we might be able to mmap the contents
	 directly.  We delay the decision until the first read attempt by
	 giving it a jump table containing functions that choose mmap or
	 vanilla file operations and reset the jump table accordingly.  */

      if (fp->_mode <= 0)
	_IO_JUMPS_FILE_plus (fp) = &_IO_file_jumps_maybe_mmap;
      else
	_IO_JUMPS_FILE_plus (fp) = &_IO_wfile_jumps_maybe_mmap;
      fp->_wide_data->_wide_vtable = &_IO_wfile_jumps_maybe_mmap;
    }
#endif
  return fp;
}


_IO_FILE *
__fopen_internal (const char *filename, const char *mode, int is32)
{
  struct locked_FILE
  {
    struct _IO_FILE_plus fp;
#ifdef _IO_MTSAFE_IO
    _IO_lock_t lock;
#endif
    struct _IO_wide_data wd;
  } *new_f = (struct locked_FILE *) malloc (sizeof (struct locked_FILE));

  if (new_f == NULL)
    return NULL;
#ifdef _IO_MTSAFE_IO
  new_f->fp.file._lock = &new_f->lock;
#endif
#if defined _LIBC || defined _GLIBCPP_USE_WCHAR_T
  _IO_no_init (&new_f->fp.file, 0, 0, &new_f->wd, &_IO_wfile_jumps);
#else
  _IO_no_init (&new_f->fp.file, 1, 0, NULL, NULL);
#endif
  _IO_JUMPS (&new_f->fp) = &_IO_file_jumps;
  _IO_file_init (&new_f->fp);
#if  !_IO_UNIFIED_JUMPTABLES
  new_f->fp.vtable = NULL;
#endif
  if (_IO_file_fopen ((_IO_FILE *) new_f, filename, mode, is32) != NULL)
    return __fopen_maybe_mmap (&new_f->fp.file);

  _IO_un_link (&new_f->fp);
  free (new_f);
  return NULL;
}

_IO_FILE *
_IO_new_fopen (const char *filename, const char *mode)
{
  return __fopen_internal (filename, mode, 1);
}

#ifdef _LIBC
strong_alias (_IO_new_fopen, __new_fopen)
versioned_symbol (libc, _IO_new_fopen, _IO_fopen, GLIBC_2_1);
versioned_symbol (libc, __new_fopen, fopen, GLIBC_2_1);

# if !defined O_LARGEFILE || O_LARGEFILE == 0
weak_alias (_IO_new_fopen, _IO_fopen64)
weak_alias (_IO_new_fopen, fopen64)
# endif
#endif

  • filename: 目标文件的路径
  • type: 打开方式的类型
  • 返回值: 返回一个文件指针

在 fopen 内部会创建 FILE 结构并进行一些初始化操作，下面来看一下这个过程

首先在 fopen 对应的函数__fopen_internal 内部会调用 malloc 函数，分配 FILE 结构的空间。因此我们可以获知 FILE 结构是存储在堆上的

1
*new_f = (struct locked_FILE *) malloc (sizeof (struct locked_FILE));

之后会为创建的 FILE 初始化 vtable，并调用_IO_file_init 进一步初始化操作

1
2
_IO_JUMPS (&new_f->fp) = &_IO_file_jumps;
_IO_file_init (&new_f->fp);

在_IO_file_init 函数的初始化操作中，会调用_IO_link_in 把新分配的 FILE 链入_IO_list_all 为起始的 FILE 链表中

1
2
3
4
5
6
7
8
9
10
11
12
void
_IO_link_in (fp)
     struct _IO_FILE_plus *fp;
{
    if ((fp->file._flags & _IO_LINKED) == 0)
    {
      fp->file._flags |= _IO_LINKED;
      fp->file._chain = (_IO_FILE *) _IO_list_all;
      _IO_list_all = fp;
      ++_IO_list_all_stamp;
    }
}

之后__fopen_internal 函数会调用_IO_file_fopen 函数打开目标文件，_IO_file_fopen 会根据用户传入的打开模式进行打开操作，总之最后会调用到系统接口 open 函数，这里不再深入。

1
2
if (_IO_file_fopen ((_IO_FILE *) new_f, filename, mode, is32) != NULL)
    return __fopen_maybe_mmap (&new_f->fp.file);

总结一下 fopen 的操作是

  • 使用 malloc 分配 FILE 结构
  • 设置 FILE 结构的 vtable
  • 初始化分配的 FILE 结构
  • 将初始化的 FILE 结构链入 FILE 结构链表中
  • 调用系统调用打开文件

fclose

fclose 是标准 IO 库中用于关闭已打开文件的函数，其作用与 fopen 相反。

1
int fclose(FILE *stream)

功能：关闭一个文件流，使用 fclose 就可以把缓冲区内最后剩余的数据输出到磁盘文件中，并释放文件指针和有关的缓冲区

函数源码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
int
_IO_new_fclose (_IO_FILE *fp)
{
  int status;

  CHECK_FILE(fp, EOF);

#if SHLIB_COMPAT (libc, GLIBC_2_0, GLIBC_2_1)
  /* We desperately try to help programs which are using streams in a
     strange way and mix old and new functions.  Detect old streams
     here.  */
  if (_IO_vtable_offset (fp) != 0)
    return _IO_old_fclose (fp);
#endif

  /* First unlink the stream.  */
  if (fp->_IO_file_flags & _IO_IS_FILEBUF)
    _IO_un_link ((struct _IO_FILE_plus *) fp);

  _IO_acquire_lock (fp);
  if (fp->_IO_file_flags & _IO_IS_FILEBUF)
    status = _IO_file_close_it (fp);
  else
    status = fp->_flags & _IO_ERR_SEEN ? -1 : 0;
  _IO_release_lock (fp);
  _IO_FINISH (fp);
  if (fp->_mode > 0)
    {
#if _LIBC
      /* This stream has a wide orientation.  This means we have to free
	 the conversion functions.  */
      struct _IO_codecvt *cc = fp->_codecvt;

      __libc_lock_lock (__gconv_lock);
      __gconv_release_step (cc->__cd_in.__cd.__steps);
      __gconv_release_step (cc->__cd_out.__cd.__steps);
      __libc_lock_unlock (__gconv_lock);
#endif
    }
  else
    {
      if (_IO_have_backup (fp))
	_IO_free_backup_area (fp);
    }
  if (fp != _IO_stdin && fp != _IO_stdout && fp != _IO_stderr)
    {
      fp->_IO_file_flags = 0;
      free(fp);
    }

  return status;
}

#ifdef _LIBC
versioned_symbol (libc, _IO_new_fclose, _IO_fclose, GLIBC_2_1);
strong_alias (_IO_new_fclose, __new_fclose)
versioned_symbol (libc, __new_fclose, fclose, GLIBC_2_1);
#endif

fclose 首先会调用_IO_unlink_it 将指定的 FILE 从_chain 链表中脱链

1
2
if (fp->_IO_file_flags & _IO_IS_FILEBUF)
    _IO_un_link ((struct _IO_FILE_plus *) fp);

之后会调用_IO_file_close_it 函数，_IO_file_close_it 会调用系统接口 close 关闭文件

1
2
if (fp->_IO_file_flags & _IO_IS_FILEBUF)
    status = _IO_file_close_it (fp);

最后调用 vtable 中的_IO_FINISH，其对应的是_IO_file_finish 函数，其中会调用 free 函数释放之前分配的 FILE 结构

1
_IO_FINISH (fp);

printf/puts

printf 和 puts 是常用的输出函数，在 printf 的参数是以’\n’结束的纯字符串时，printf 会被优化为 puts 函数并去除换行符。

puts 在源码中实现的函数是_IO_puts，这个函数的操作与 fwrite 的流程大致相同，函数内部同样会调用 vtable 中的_IO_sputn，结果会执行_IO_new_file_xsputn，最后会调用到系统接口 write 函数。

printf 的调用栈回溯如下，同样是通过_IO_file_xsputn 实现

1
2
3
4
5
6
vfprintf+11
_IO_file_xsputn
_IO_file_overflow
funlockfile
_IO_file_write
write
