MIPS基础入门

基础介绍

首先我们来介绍一下什么是mips，MIPS架构是一种采取 精简指令集（RISC）的处理器架构，1981年出现，由MIPS科技公司开发并授权，它是基于一种固定长度的定期编码指令集，并采用 导入/存储（Load/Store）数据模型。经改进，这种架构可支持高级语言的优化执行。其算术和逻辑运算采用三个操作数的形式，允许编译器优化复杂的表达式。

如今基于该架构的芯片广泛被使用在许多电子产品、网络设备、个人娱乐装置与商业装置上。最早的MIPS架构是32位，最新的版本已经变成64位。

环境模拟

我们的虚拟机基本都是ubuntu，也就是基于8086架构，所以这里我们学习mips需要理由qemu来模拟这个架构，而QEMU代表快速模拟器，是虚拟化领域的一个重要工具，能够在单个硬件平台上同时运行多个操作系统。以其能够仿真广泛的客户系统和架构而闻名，QEMU是创建和管理虚拟环境的多功能解决方案。它作为一个类型1虚拟机运行，直接与物理硬件接口，这与其他虚拟化技术有显著的不同。通过整合像Intel VT和AMD-V这样的硬件虚拟化技术，QEMU优化了虚拟机的性能，为开发人员和IT专业人员提供了一个强大的平台，用于模拟各种计算环境，无需为每个系统提供专用硬件。

下面是一个自动化脚本，运行可以得到完整配置的qemu和mips，现在我们来编译一个demo，看看怎么个事儿。

#include <stdio.h>

int main() {
    printf("Hello, MIPS!\n");
    return 0;
}

对于MIPS来说，有大端和小端两种格式，mips是大端，mipsel是小端，且都支持32位和64位的指令集。

#32位小端序：
mipsel-linux-gnu-gcc -g test.c -o test_mipsel_32
#使用小端 MIPS 架构的编译器生成 32 位小端格式的可执行文件。

#32位大端序：
mips-linux-gnu-gcc -g test.c -o test_mips_32
#使用大端 MIPS 架构的编译器生成 32 位大端格式的可执行文件。

#64位小端序：
mips64el-linux-gnuabi64-gcc -g test.c -o test_mipsel_64
#使用小端 MIPS 64 位架构的编译器生成小端 64 位的可执行文件。

#64位大端序：
mips64-linux-gnuabi64-gcc -g test.c -o test_mips_64
#使用大端 MIPS 64 位架构的编译器生成大端 64 位的可执行文件。

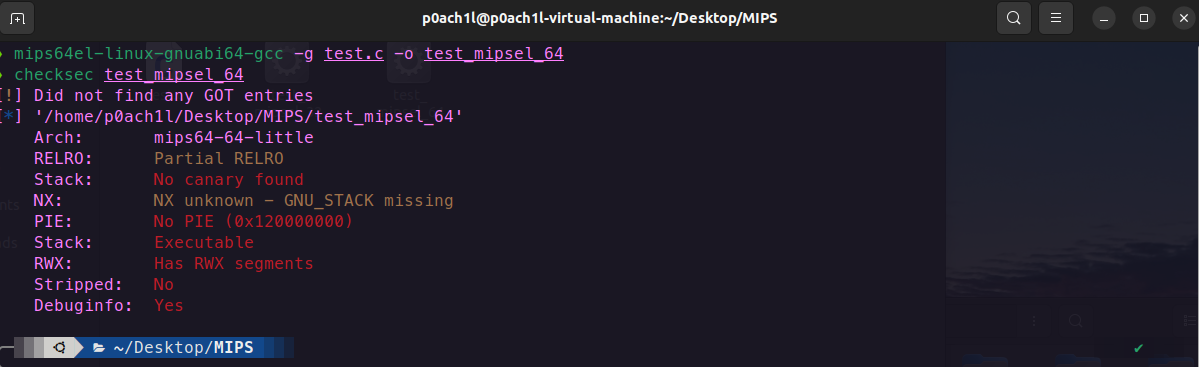

现在我们测试一下其中一个

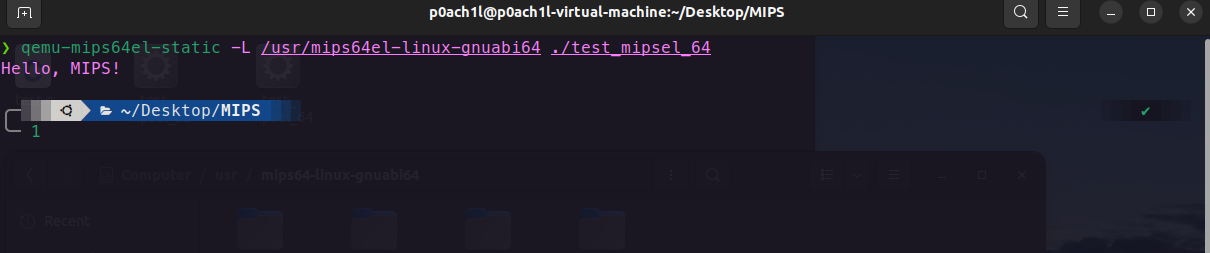

然后我们就能模拟运行这个mips框架的elf文件了

1 2	`qemu-mips64el-static -L /usr/mips64el-linux-gnuabi64 ./test_mipsel_64`

这里的-L /usr/mips-linux-gnu/指向MIPS库的位置，根据具体环境可能需要调整。这里是默认的位置，当然如果你的并不可以，那可以选择使用如下的语句来寻找

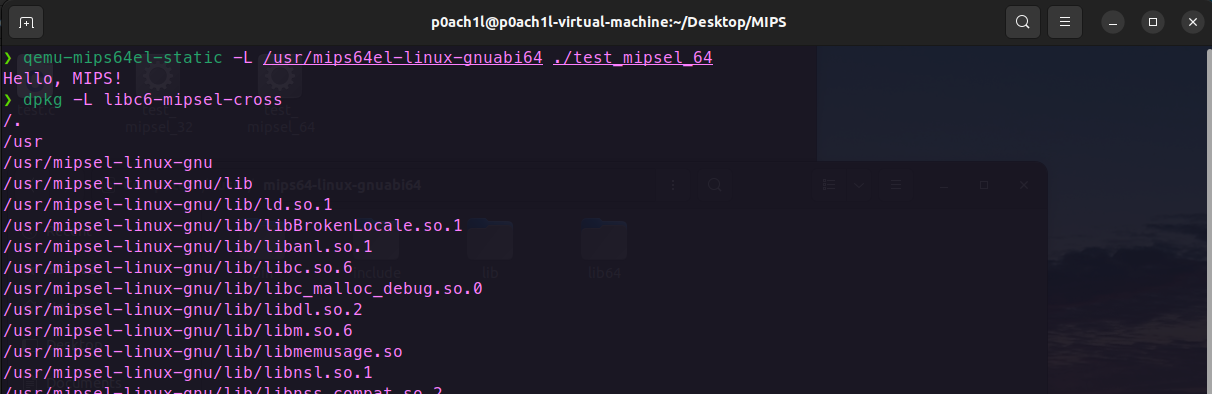

1 2	`dpkg -L libc6-mipsel-cross`

MIPS指令集

1. MIPS 指令集结构

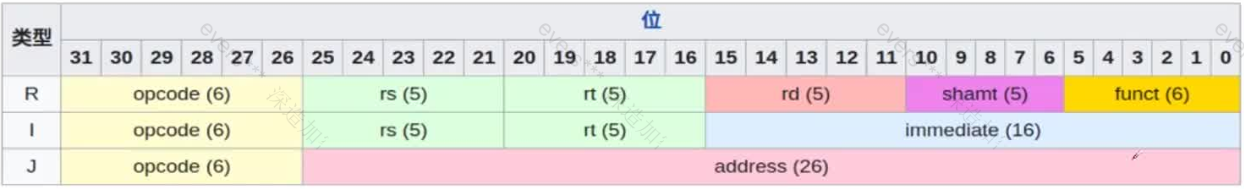

MIPS 指令集是精简指令集（RISC）架构的典型代表，所有指令长度为 32 位。指令分为三种类型：R 型、I 型 和 J 型，每种类型有不同的操作码格式。

R 型指令（寄存器-寄存器操作）：适用于寄存器之间的运算，通常包括算术和逻辑操作。Op段为0，使用funct字段区分指令
I 型指令（立即数操作）：适用于需要立即数或地址的操作。使用Op字段区分load/store指令
J 型指令（跳转操作）：用于跳转指令。使用Op字段区分指令

2. 指令分类

MIPS 指令集主要分为以下几类：

以下是 MIPS 指令的详细执行表，包括操作数的来源和结果存储位置：

（1）算术运算指令

指令	功能	格式	执行描述
`add`	有符号整数加法	`add rd, rs, rt`	`rd = rs + rt`
`addi`	有符号整数加法（立即数）	`addi rt, rs, imm`	`rt = rs + imm`
`sub`	有符号整数减法	`sub rd, rs, rt`	`rd = rs - rt`
`mult`	有符号乘法	`mult rs, rt`	`HI, LO = rs × rt`（结果存储在 HI/LO 寄存器）
`div`	有符号除法	`div rs, rt`	`LO = rs / rt, HI = rs % rt`（商存 `LO`，余数存 `HI`）

（2）逻辑运算指令

指令	功能	格式	执行描述
`and`	按位与	`and rd, rs, rt`	`rd = rs & rt`
`andi`	按位与（立即数）	`andi rt, rs, imm`	`rt = rs & imm`
`or`	按位或	`or rd, rs, rt`	`rd = rs`
`ori`	按位或（立即数）	`ori rt, rs, imm`	`rt = rs`
`xor`	按位异或	`xor rd, rs, rt`	`rd = rs ^ rt`
`nor`	按位取反或	`nor rd, rs, rt`	`rd = ~(rs`

（3）移位指令

指令	功能	格式	执行描述
`sll`	左移	`sll rd, rt, shamt`	`rd = rt << shamt`
`srl`	逻辑右移	`srl rd, rt, shamt`	`rd = rt >> shamt`（高位补 0）
`sra`	算术右移	`sra rd, rt, shamt`	`rd = rt >> shamt`（高位补符号位）

（4）数据传输指令

指令	功能	格式	执行描述
`lw`	加载字	`lw rt, offset(rs)`	`rt = *(rs + offset)`（从 `rs + offset` 地址加载 4 字节到 `rt`）
`sw`	存储字	`sw rt, offset(rs)`	`*(rs + offset) = rt`（将 `rt` 存到 `rs + offset` 地址）
`lb`	加载字节	`lb rt, offset(rs)`	`rt = *(rs + offset)`（加载 1 字节，符号扩展到 32 位）
`sb`	存储字节	`sb rt, offset(rs)`	`*(rs + offset) = rt`（仅存储 `rt` 的低 8 位到 `rs + offset`）

（5）条件分支指令

指令	功能	格式	执行描述
`beq`	等于则跳转	`beq rs, rt, label`	`if (rs == rt) goto label`
`bne`	不等则跳转	`bne rs, rt, label`	`if (rs != rt) goto label`
`bgtz`	大于零则跳转	`bgtz rs, label`	`if (rs > 0) goto label`
`blez`	小于等于零则跳转	`blez rs, label`	`if (rs <= 0) goto label`

（6）跳转指令

指令	功能	格式	执行描述
`j`	无条件跳转	`j label`	`goto label`
`jal`	跳转并链接	`jal label`	`ra = PC + 4; goto label`（保存返回地址）
`jr`	寄存器跳转	`jr rs`	`goto rs`（跳转到 `rs` 指向的地址）

3. 特殊指令

syscall：用于系统调用，通常用于程序和操作系统之间的交互。
nop：空操作指令，执行时不产生任何效果，通常用于指令延迟槽。

MIPS 寄存器

常用寄存器

名称	编号	作用	说明
`$zero`	`$0`	常数 0	值恒为 `0`，无法更改
`$at`	`$1`	汇编器临时寄存器	由汇编器内部使用，不建议手动操作
`$v0-$v1`	`$2-$3`	函数返回值	32 位返回值存于 `$v0`，64 位返回值存于 `$v0, $v1`
`$a0-$a3`	`$4-$7`	函数参数	依次存放第 1-4 个参数，更多参数需使用栈
`$t0-$t7`	`$8-$15`	临时寄存器	不需要保持值，函数调用后可能被覆盖
`$s0-$s7`	`$16-$23`	保存寄存器	需要保持值，函数调用时需保存和恢复
`$t8-$t9`	`$24-$25`	额外临时寄存器	用法同 `$t0-$t7`
`$k0-$k1`	`$26-$27`	内核保留寄存器	仅操作系统使用，用户程序不应修改
`$gp`	`$28`	全局指针	指向全局数据区
`$sp`	`$29`	栈指针	指向栈顶，函数调用时维护
`$fp`	`$30`	帧指针	用于存储栈帧地址（可选）
`$ra`	`$31`	返回地址	`jal` 指令跳转时存储返回地址

特殊寄存器

名称	作用
`HI`	存储乘法的高 32 位结果或除法的余数
`LO`	存储乘法的低 32 位结果或除法的商
`PC`	程序计数器，存储当前执行指令的地址

MIPS特性

1. 指令集架构

固定指令长度：所有 MIPS 指令都是 4 字节（32 位），符合 RISC（精简指令集计算机）设计理念。
流水线优化：MIPS 采用 多级流水线，提高指令执行效率，但也带来了分支延迟效应和载入延迟效应。
分支延迟槽（Branch Delay Slot）

：
- 由于流水线特性，分支跳转指令后的一条指令仍会执行，称为分支延迟槽。
- 典型情况下，这条指令是 nop（无操作），但可以替换为对程序无害的有用指令。

2. 内存与栈管理

栈增长方向：MIPS 架构的栈（Stack）从高地址向低地址增长。
缓存（Cache）机制

：
- 指令缓存（I-Cache） 和 数据缓存（D-Cache） 独立存储，指令和数据不会混用。
- 执行代码必须先经过缓存刷新，否则数据缓存中的 shellcode 可能不会被执行，通常执行 sleep(1) 触发缓存刷新。

3. 函数调用约定

叶子函数（Leaf Function）：函数内部没有调用其他函数，仅使用 $t0-$t9 作为临时寄存器。
非叶子函数（Non-Leaf Function）：函数内部调用了其他函数，需要保存 $ra（返回地址寄存器）以及可能被覆盖的 $s0-$s7 寄存器。

4. MIPS 代码执行安全性

指令与数据分离

：
- 由于指令和数据分别存储在 I-Cache 和 D-Cache，在代码注入攻击中，如果 D-Cache 没有同步刷新到 I-Cache，则 shellcode 可能不会执行。
- 解决方案：使用 sleep(1) 或 flush cache 触发缓存同步。

5. MIPS 指令特点

RISC 设计：指令种类少，每条指令执行时间固定。
加载/存储架构（Load/Store Architecture）

：
- 只有 lw（加载字）和 sw（存储字）指令可以访问内存，其他指令只能操作寄存器。
延迟槽优化：跳转指令的下一条指令仍会被执行，需手动填充 nop 或有用的指令。

MIPS 体系结构核心特性概述

特性	说明
指令长度	所有指令都是 4 字节（32 位）
流水线效应	分支延迟槽，跳转指令后的一条指令仍会执行
栈方向	从高地址向低地址增长
缓存结构	独立的 I-Cache 和 D-Cache，代码执行前需刷新缓存
调用约定	叶子函数不保存 `$ra`，非叶子函数需保存 `$ra` 和 `$s0-$s7`
加载存储架构	只有 `lw` / `sw` 访问内存，其他指令操作寄存器
安全性	`shellcode` 可能因缓存未同步导致执行失败，需要 `flush`

MIPS系统调用码

MIPS 系统调用（syscall）使用 $v0 寄存器指定调用码，不同的调用码执行不同的系统功能。以下是常见的 MIPS 系统调用码表：

调用码（$v0）	函数名字	功能	调用条件
1	`print_int`	打印整数	`$a0` = 要打印的整数
2	`print_float`	打印浮点数（单精度）	`$f12` = 要打印的浮点数
3	`print_double`	打印双精度浮点数	`$f12` = 要打印的双精度浮点数
4	`print_string`	打印字符串	`$a0` = 字符串地址
5	`read_int`	读取整数	读取的整数存入 `$v0`
6	`read_float`	读取浮点数（单精度）	读取的浮点数存入 `$f0`
7	`read_double`	读取双精度浮点数	读取的双精度浮点数存入 `$f0`
8	`read_string`	读取字符串	`$a0` = 缓冲区地址, `$a1` = 最大长度
9	`sbrk`	分配内存（返回地址）	`$a0` = 需要分配的字节数，返回分配的内存地址于 `$v0`
10	`exit`	退出程序	无
11	`print_char`	打印字符	`$a0` = 要打印的字符
12	`read_char`	读取字符	读取的字符存入 `$v0`
13	`open`	打开文件	`$a0` = 文件名地址, `$a1` = 访问模式, `$a2` = 权限（可选），返回文件描述符
14	`read`	读取文件	`$a0` = 文件描述符, `$a1` = 读取缓冲区, `$a2` = 读取字节数，返回读取的字节数
15	`write`	写入文件	`$a0` = 文件描述符, `$a1` = 写入缓冲区, `$a2` = 写入字节数，返回写入的字节数
16	`close`	关闭文件	`$a0` = 文件描述符
17	`exit2`	退出程序（带返回值）	`$a0` = 退出码

示例：

li $v0, 1        # 设置 syscall 码为 1（print_int）
li $a0, 123      # 要打印的整数
syscall          # 执行系统调用

以上代码会打印 123。

MIPS syscall 机制允许程序通过 syscall 指令调用操作系统提供的服务，适用于 MIPS 汇编语言模拟器（如 MARS、SPIM）。
