squashFS 文件系统

squashFS 文件系统

简绍

SquashFS（Squashed File System）是一种压缩只读文件系统，广泛应用于嵌入式系统、Live CD、容器镜像以及需要高效存储的只读环境中。它能够将整个文件系统压缩成一个单一的镜像文件，同时保持对文件和目录的快速访问。

该文件系统最初由 Phillip Lougher 开发，目标是在最小化存储空间的同时，提供良好的读性能。SquashFS 支持多种压缩算法（如 gzip、lzma、xz、zstd 等），并具备块级压缩、inode 和目录表压缩等特性，使其在磁盘空间受限的场景中表现优异。

由于其压缩高效、结构简单、加载快速，SquashFS 成为了很多 Linux 发行版（如 Ubuntu 的 initrd）、嵌入式固件（如 OpenWrt、路由器固件）和容器技术（如 AppImage）中首选的文件系统格式之一。

特点

SquashFS 作为一种专为压缩与只读访问设计的文件系统，具备以下几个显著特点：

1. 高压缩比

SquashFS 支持多种压缩算法（如 gzip、lzma、xz、zstd），能够显著减小文件系统镜像的体积。例如，在嵌入式系统中，它可以大幅减少固件大小，节省宝贵的闪存空间。

2. 只读文件系统

SquashFS 是只读的，这意味着一旦构建完成，内容不可更改。这种特性非常适合用于系统引导、Live 系统、容器镜像等不需要写操作的场景，同时增强了系统的完整性与安全性。

3. 支持大文件和大目录

SquashFS 支持最大达 2^64 字节的文件和文件系统，适用于大规模数据的只读分发。同时，它能高效处理包含成千上万个文件的大型目录结构。

4. 块级压缩

文件内容按块压缩，支持不同大小的压缩块（如 4KB 到 1MB）。块级压缩有助于更快的随机读取性能，因为只需解压相关块即可访问指定内容。

5. 低内存占用

由于采用按需解压的机制，系统在访问 SquashFS 文件时仅解压必要的数据块，整体内存占用较低，适合资源受限的嵌入式平台。

6. 支持多种平台与工具

SquashFS 具有良好的跨平台支持，Linux 内核内置对其的支持，同时拥有成熟的构建与挂载工具（如 mksquashfs 和 unsquashfs），易于集成和使用。

Superblock 分析

在任何文件系统中，Superblock（超级块）都承担着记录文件系统全局元数据的关键角色。对于 SquashFS 而言，superblock 位于镜像文件的起始位置（偏移地址为 0x0），用于描述整个文件系统的结构和入口点信息，是挂载和解析镜像的第一步。

1. superblock 总览

SquashFS 的 superblock 长度固定为 96 字节（v4.0 以后），其结构在头文件 squashfs_fs.h 中定义（对于工具链如 squashfs-tools 或 Linux 内核中的源码）。一个典型的结构如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
struct squashfs_super_block {
    __le32 s_magic;              // 魔数，固定为 0x73717368 ("hsqs")
    __le32 inodes;               // inode 总数
    __le32 mkfs_time;            // 创建时间（Unix 时间戳）
    __le32 block_size;           // 块大小（通常为 128KB）
    __le32 fragments;            // 碎片数量
    __le16 compression;          // 压缩算法类型
    __le16 block_log;            // log2(block_size)
    __le16 flags;                // 标志位，如是否启用校验、是否排序等
    __le16 no_ids;               // id 数量（用于用户和组）
    __le16 s_major;              // 主版本号
    __le16 s_minor;              // 次版本号

    __le64 root_inode;           // 根目录 inode 的偏移地址
    __le64 bytes_used;           // 镜像总大小（含 superblock）
    __le64 id_table_start;       // ID 表起始地址
    __le64 xattr_id_table_start;// xattr ID 表地址
    __le64 inode_table_start;    // inode 表地址
    __le64 directory_table_start;// 目录表地址
    __le64 fragment_table_start; // 碎片表地址
    __le64 export_table_start;   // export 表地址（用于 NFS 等）
};

2. 关键字段解析

  • s_magic: 魔数 "hsqs"，用于校验是否为 SquashFS 文件系统。

  • block_size: 影响读性能和压缩效果，越大压缩比越高，但访问小文件可能效率降低。

  • compression: 表示所用压缩算法，如 1 为 zlib，2 为 lzma，3 为 lzo，4 为 xz，5为lz4，6 为 zstd。

  • root_inode: 是根目录的入口，在挂载时会从此位置开始解析整个文件系统的目录树。

  • inode_table_start 和 directory_table_start: 定位核心的文件与目录元数据。

  • flags: 标志位，各个标志位如下

    1
    2
    3
    4
    5
    6
    7
    8
    #define SQUASHFS_NOI            0        // SQUASHFS_UNCOMPRESSED_INODES（未压缩的 inode）
    #define SQUASHFS_NOD            1        // SQUASHFS_UNCOMPRESSED_DATA（未压缩的数据块）
    #define SQUASHFS_NOF            3        // SQUASHFS_UNCOMPRESSED_FRAGMENTS（未压缩的碎片）
    #define SQUASHFS_NO_FRAG        4        // SQUASHFS_NO_FRAGMENTS（不使用碎片）
    #define SQUASHFS_ALWAYS_FRAG    5        // SQUASHFS_ALWAYS_FRAGMENTS（总是使用碎片）
    #define SQUASHFS_DUPLICATE      6        // SQUASHFS_DUPLICATES（启用重复数据检测）
    #define SQUASHFS_EXPORT         7        // SQUASHFS_EXPORTABLE（导出支持，如 NFS）
    #define SQUASHFS_COMP_OPT       10       // SQUASHFS_COMP_OPTS（压缩选项相关）

    检测标志位宏

    1
    #define SQUASHFS_BIT(flag, bit)		((flag >> bit) & 1)  #检测对应的标志位是否为1

3. 实际分析方法

基于IOT固件分析

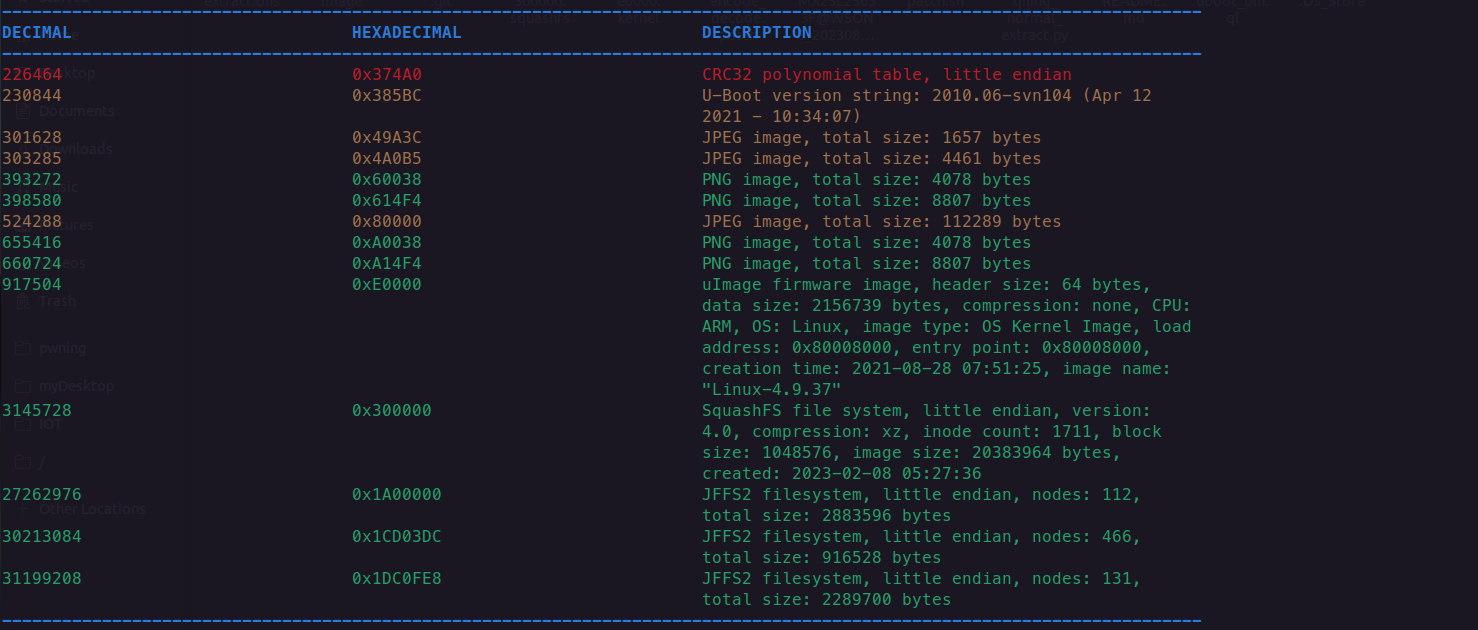

得到加密固件，先用binwalk3分析，看到文件系统起始位置和大小

image-20250523160649322

用dd命令提取出来文件系统

1
dd if=MX25L25633F@WSON8_20230829_113609.BIN of=300000.squashfs bs=1 skip=3145728 count=20383964

用工具squashfs-info分析文件系统superblack内容，就可以分析相关加密了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
❯ ./squashfs-info 300000.squashfs
s_magic:                1936814952
inodes:                 1711
mkfs_time:              1675834056
block_size:             1048576
fragments:              27
compresultsion:         4
block_log:              20
flags:                  192
no_ids:                 2
s_major:                4
s_minor:                0
root_inode:             735320905
bytes_used:             20383964
id_table_start:         20383956
xattr_id_table_start:   18446744073709551615
inode_table_start:      20349938
directory_table_start:  20362450
fragment_table_start:   20380678
lookup_table_start:     20383930
