windows PE(一)

windows PE(一)

PE指纹

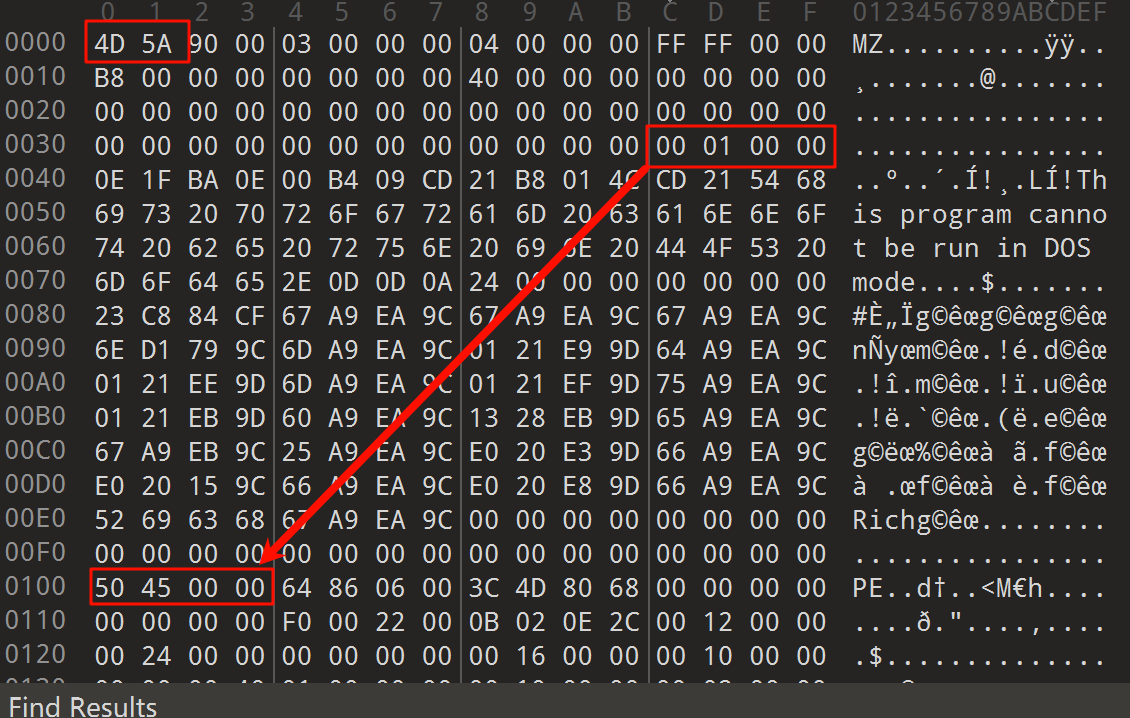

判断是否是PE的标志，如图所示

image-20250723105232354

DOS部分

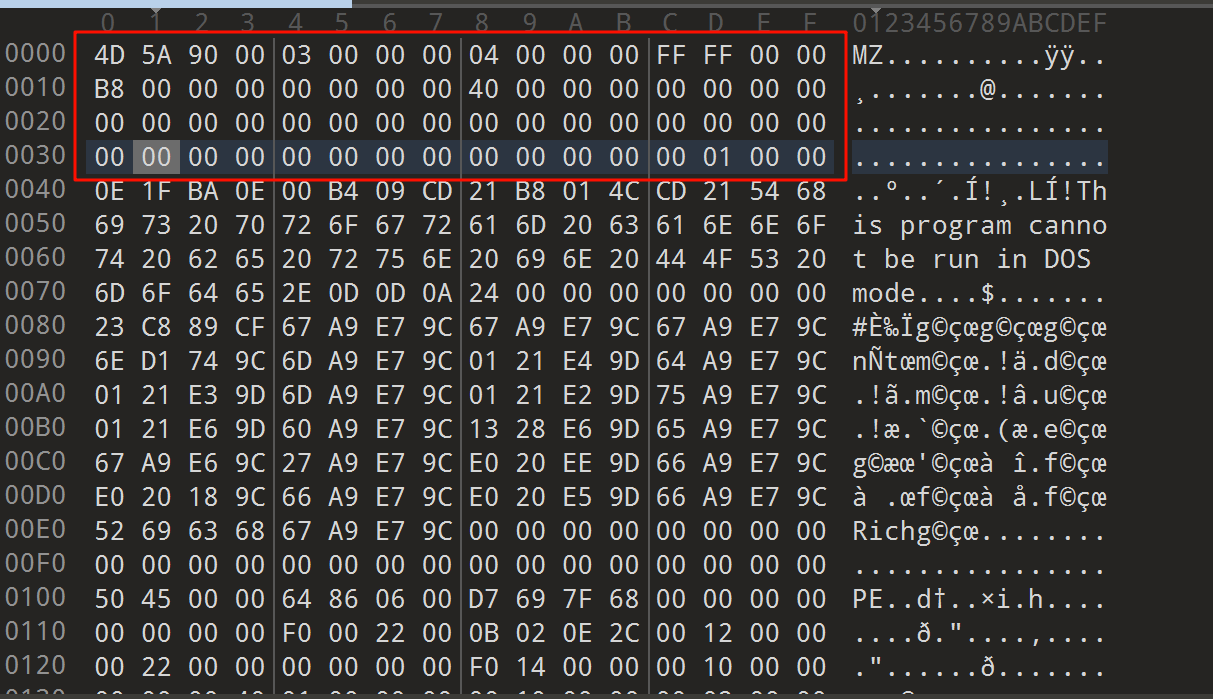

用VS studio生成一个PE文件用010打开，标出的部分就是DOS部分

image-20250722210947234

可以通过VS studio来看一下结构体的构成，大小为64个字节，其中最关键的有两个，第一个e_magic，这是dos部分的魔数为MZ，第二个e_lfanew，用来寻找PE文件头，其余部分修改均不影响正常运行。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
typedef struct _IMAGE_DOS_HEADER {      // DOS .EXE header
    WORD   e_magic;                     // Magic number
    WORD   e_cblp;                      // Bytes on last page of file
    WORD   e_cp;                        // Pages in file
    WORD   e_crlc;                      // Relocations
    WORD   e_cparhdr;                   // Size of header in paragraphs
    WORD   e_minalloc;                  // Minimum extra paragraphs needed
    WORD   e_maxalloc;                  // Maximum extra paragraphs needed
    WORD   e_ss;                        // Initial (relative) SS value
    WORD   e_sp;                        // Initial SP value
    WORD   e_csum;                      // Checksum
    WORD   e_ip;                        // Initial IP value
    WORD   e_cs;                        // Initial (relative) CS value
    WORD   e_lfarlc;                    // File address of relocation table
    WORD   e_ovno;                      // Overlay number
    WORD   e_res[4];                    // Reserved words
    WORD   e_oemid;                     // OEM identifier (for e_oeminfo)
    WORD   e_oeminfo;                   // OEM information; e_oemid specific
    WORD   e_res2[10];                  // Reserved words
    LONG   e_lfanew;                    // File address of new exe header
  } IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

PE文件头

PE文件头的结构体定义如下

1
2
3
4
5
typedef struct _IMAGE_NT_HEADERS {
    DWORD Signature;   //PE头标志 4字节
    IMAGE_FILE_HEADER FileHeader; //标准PE头 20个字节
    IMAGE_OPTIONAL_HEADER32 OptionalHeader;  //扩展PE头 32位下224字节(0xE0) 64位下240字节(0xF0)
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

其中标准PE头结构体定义如下

1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_FILE_HEADER {
    WORD    Machine;     //运行平台标准码，0代表任意平台，i386：14c, x64:8664 （不可改）
    WORD    NumberOfSections;  //节的数量 （不可改）
    DWORD   TimeDateStamp;   //时间戳 （可改）
    DWORD   PointerToSymbolTable;   //调试相关 （可改）
    DWORD   NumberOfSymbols;   //调试相关 （可改）
    WORD    SizeOfOptionalHeader;   //扩展PE头的大小。32位0xE0，64位0xF0 （不可改）
    WORD    Characteristics;   //文件属性 （不可改）
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

关于文件属性含义如下：

0x0002 可执行文件（Executable）
0x2000 DLL 文件
0x0004 没有 COFF 符号表
0x0100 32位机器（适用于 x86）
0x0020 可重定位代码

多个标志可以按位或组合（|）。

扩展头结构定义如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
typedef struct _IMAGE_OPTIONAL_HEADER {
    //
    // Standard fields.
    //

    WORD    Magic;						//PE32: 10B PE64: 20B
    BYTE    MajorLinkerVersion;           //链接器的大版本 没用(可改)
    BYTE    MinorLinkerVersion;			 //链接器的小版本 没用(可改)
    DWORD   SizeOfCode;					//所有含有代码的区块的大小 编译器填入 没用(可改)
    DWORD   SizeOfInitializedData;		//所有初始化数据区块的大小 编译器填入 没用(可改)
    DWORD   SizeOfUninitializedData;	//所有含未初始化数据区块的大小 编译器填入 没用(可改)
    DWORD   AddressOfEntryPoint;		//程序入口RVA
    DWORD   BaseOfCode;					//代码区块起始RVA
    DWORD   BaseOfData;					//数据区块起始RVA

    //
    // NT additional fields.
    //

    DWORD   ImageBase;					    //内存镜像基址(程序默认载入基地址)
    DWORD   SectionAlignment; 				//内存中对齐大小
    DWORD   FileAlignment; 					//文件中对齐大小(提高程序运行效率)
    WORD    MajorOperatingSystemVersion;
    WORD    MinorOperatingSystemVersion;
    WORD    MajorImageVersion;
    WORD    MinorImageVersion;
    WORD    MajorSubsystemVersion;
    WORD    MinorSubsystemVersion;
    DWORD   Win32VersionValue;
    DWORD   SizeOfImage;					//内存中整个PE文件的映射的尺寸,可比实际值大,必须是SectionAlignment的整数倍
    DWORD   SizeOfHeaders; 					//所有的头加上节表文件对齐之后的值
    DWORD   CheckSum;						//映像校验和,一些系统.dll文件有要求,判断是否被修改
    WORD    Subsystem;
    WORD    DllCharacteristics;				//文件特性,不是针对DLL文件的,16进制转换2进制可以根据属性对应的表格得到相应的属性
    DWORD   SizeOfStackReserve;
    DWORD   SizeOfStackCommit;
    DWORD   SizeOfHeapReserve;
    DWORD   SizeOfHeapCommit;
    DWORD   LoaderFlags;
    DWORD   NumberOfRvaAndSizes;
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]; //数据目录表,结构体数组
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

节表

节表的结构体如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#define IMAGE_SIZEOF_SHORT_NAME              8

typedef struct _IMAGE_SECTION_HEADER {
    BYTE    Name[IMAGE_SIZEOF_SHORT_NAME];
    union {
            DWORD   PhysicalAddress;
            DWORD   VirtualSize;    //节表内存中未对齐的大小
    } Misc;
    DWORD   VirtualAddress;         //节表在内存中偏移
    DWORD   SizeOfRawData;          //节表在文件中的对齐大小
    DWORD   PointerToRawData;       //节表在文件中偏移
    DWORD   PointerToRelocations;
    DWORD   PointerToLinenumbers;
    WORD    NumberOfRelocations;
    WORD    NumberOfLinenumbers;
    DWORD   Characteristics;		//节的属性
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;

了解了节表的结构体之后就能进行FA和RVA地址的相互转换

RVA ↔ FA 转换公式

要在RVA 和 FA 之间转换，你需要节表（Section Table）中的信息，转换中心思想是找到地址在节中的偏移 ：

  1. 找到 RVA 所在的节：

    1
    RVA >= Section.VirtualAddress && RVA <  Section.VirtualAddress + Section.VirtualSize

  2. 转换公式如下：

  • RVA → FA：

    1
    FA = (RVA - Section.VirtualAddress) + Section.PointerToRawData

  • FA → RVA：

    1
    RVA = (FA - Section.PointerToRawData) + Section.VirtualAddress
